Os microscópios metalográfico são usados para identificar defeitos em superfícies metálicas, analisar e realizar medições, determinar o tamanho do grão.
Também conhecido como microscópio metalúrgico, o TNM-08T-PL é utilizado para caracterizar as propriedades metalográficas, camadas de superfície e amostras de rochas.
O funcionamento do microscópio metalográfico se difere do microscópio óptico convencional, permitindo a visualização de materiais opacos, como ligas e metais. O microscópio metalúrgico, possibilita visualizar esse tipo de objeto por formar a imagem a partir da luz refletida pela superfície.
O microscópio é parte essencial de laboratórios e é indicado para uso no controle de qualidade e na produção em ambientes industriais tais como: Indústrias de fundição, Indústrias de máquinas, metalúrgicas, automobilísticas e autopeças.

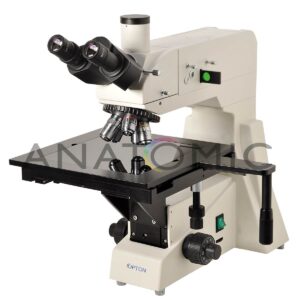

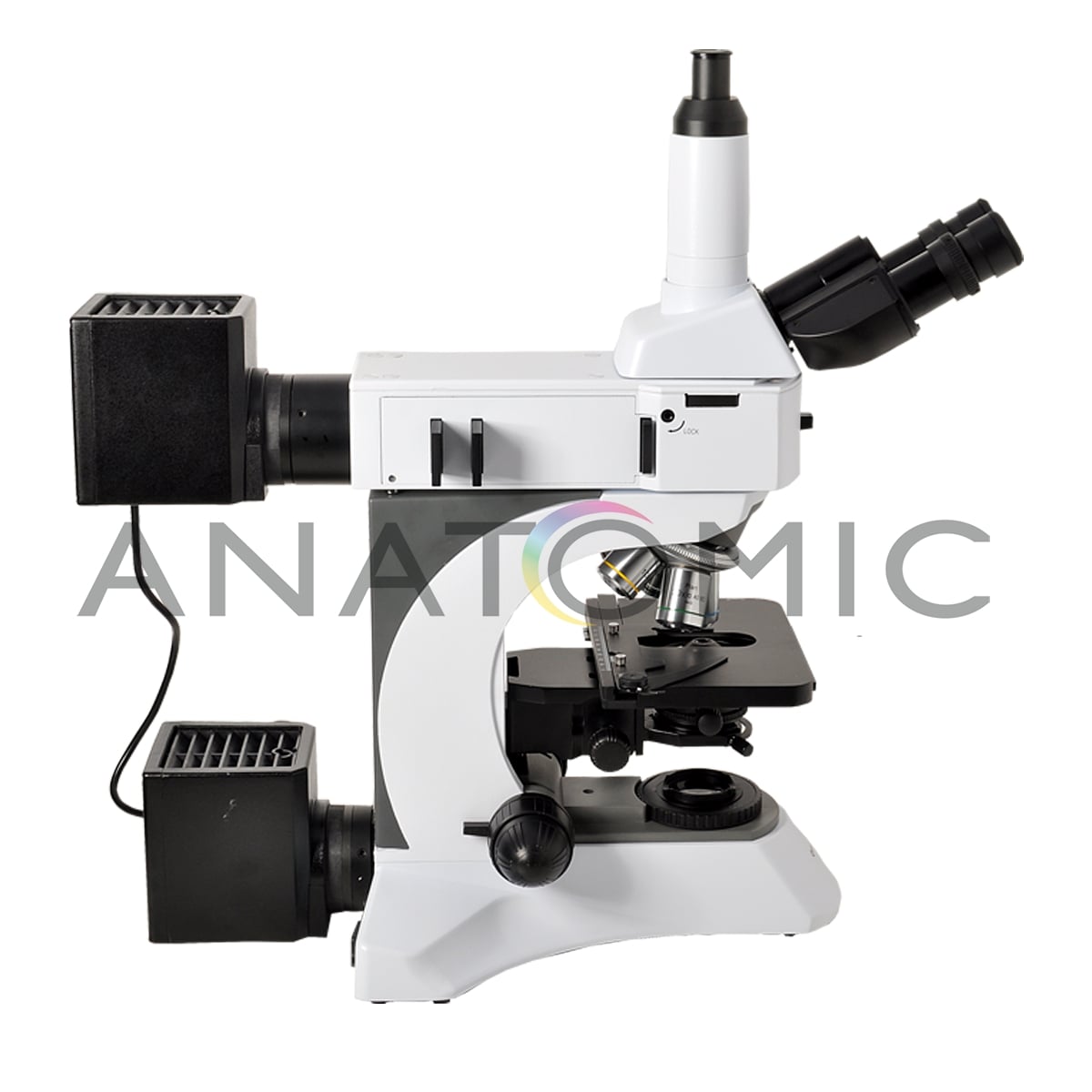

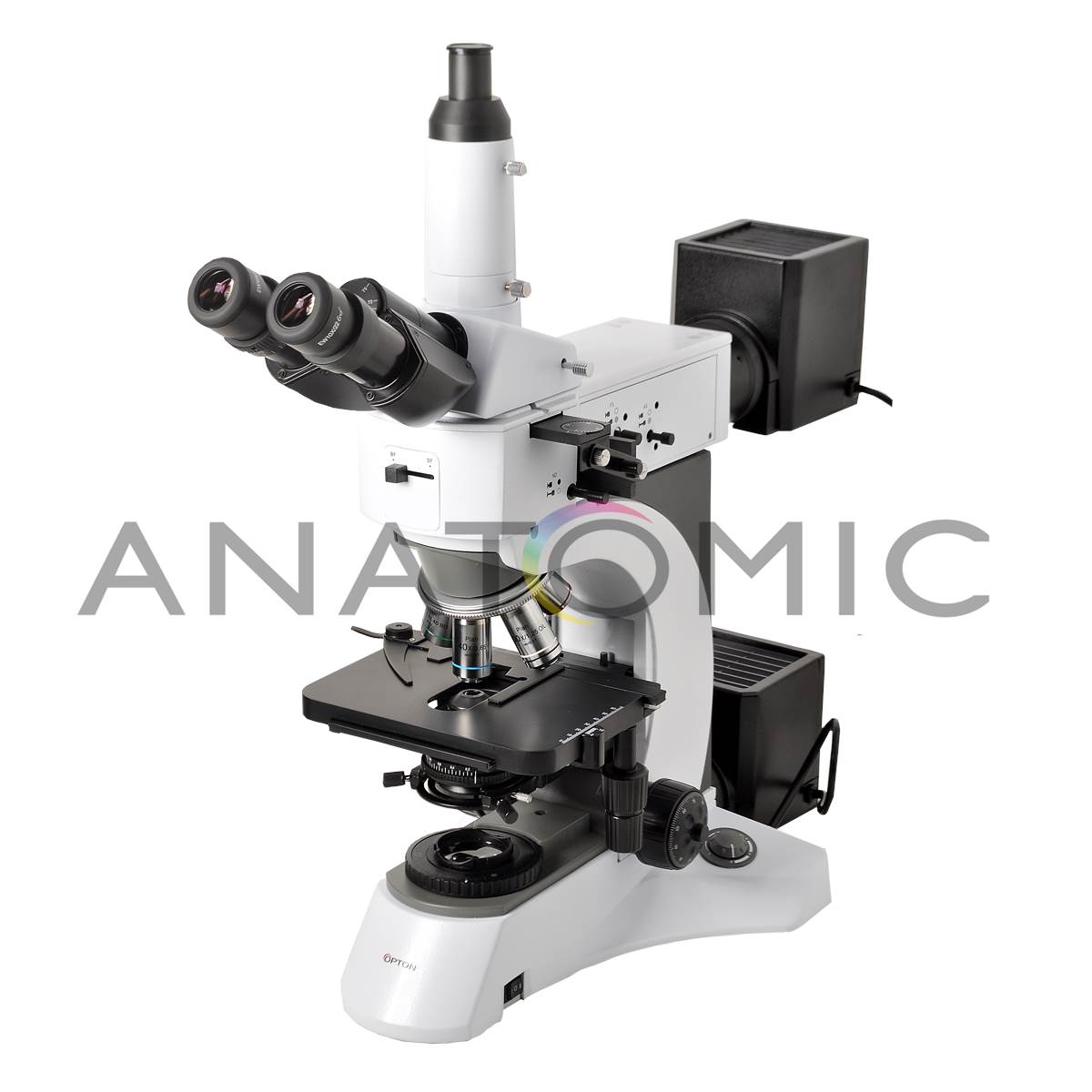

O microscópio metalográfico da Anatomic Opton TNM-08T-PL possui tubo com saída trinocular, possibilitando a utilização de câmeras e softwares para realizar a documentação, medição e analises das amostras.
O TNM-08T-PL é um microscópio especialmente projetado para uso em laboratórios industriais, biologia e pesquisa. Configurado com duplo sistema de iluminação e óptica infinita plana de alto contraste.
Especificações Técnicas:
Microscópio óptico Trinocular construído em material sólido e anticorrosivo com pintura de alta resistência e iluminação dupla de alta potência. Lâmpada de halogênio de baixa tensão e alto brilho 100 W centrada ou LED 5W, continuamente regulável por potenciômetro, platina mecânica móvel com guia porta objetas incorporada para trabalho com duas lâminas e botões coaxiais e verticais à direita, macrométrico bilateral com ajuste de toque e parada precisa, micrométrico bilateral com escala.
Estativa do microscópio com comandos macrométrico e micrométrico com engrenagens e cremalheiras construídas em metal, ajuste pôr pinhão e cremalheira do movimento vertical de condensador com encaixe a 180°, revolver reverso porta cinco objetivas montado sobre rolamentos e parada precisa. Platina mecânica móvel com área 185 x 142 mm e área de deslocamento X 77 mm X 52 mm fixamente montada com guia porta objetos incorporado em botões de movimentação X/Y coaxiais e verticais à direita.
Possibilitando aumento mínimo 50X e Máximo 1000X na sua configuração padrão podendo ser estendida até 1.500X com uso de lentes auxiliares opcionais.
- Par de ocular EW 10X (Campo de Visão - 22 mm) provido suporte para inserção de reticulo.
- Tubo Trinocular siedentopf, com fator de 1X para trabalho com sistema óptico infinito; Inclinação de tubo de 30º, com rotação de 360º com pino de trava; Ajuste interpupilar de 48 mm á 75 mm e giro de 360° neste eixo; Ajuste de dioptria na ocular com escala e dispositivo de fixação no tubo, reflexão feita por prismas de cristal de altíssima transmissão com tratamento anti fungo. Saída trinocular com adaptador para câmera.
Objetivas de óptica infinita (ICS): Planacromática;
5X - Abertura numérica 0.12.
10X - Abertura numérica 0.25 para campo claro e escuro.
20X - Abertura numérica 0.40 para campo claro e escuro.
40X - Abertura numérica 0.65 com dispositivo de proteção retrátil.
50X - Abertura numérica 0.65 com dispositivo de proteção retrátil.
100X - Abertura numérica 0,80 - Distancia de trabalho 0,14mm -(Retrátil / trabalho seco);
100X - Abertura numérica 1.25 - Distancia de trabalho 0,12mm - 0.17 -(Retrátil / a óleo);
Objetiva Plana Acromática provida de tarja com cor padrão para identificação.
- Estrutura de foco Micrométrico em knob bilateral e com área de trabalho de 36mm e precisão 0.002mm por divisão. Macrométrico com ajuste de tensão.
- Condensador ABBE 0,9 / 1,25NA com escala das aberturas numéricas para auxiliar o usuário no melhor posicionamento do diafragma, Diafragma de íris com porta filtro 32mm, filtro azul (32mm);
- Movimento vertical de condensador por pinhão e cremalheira
- Iluminação transmitida posicionada na parte traseira do equipamento com caixa de proteção para lâmpada de halogênio 100W dois pinos. Alimentação VAC com soquete de porcelana. Dispositivo de centralização do filamento por knobs.
- Iluminação Refletida posicionada na parte traseira do equipamento com caixa de proteção para lâmpada de halogênio 100W dois pinos. Alimentação VAC com soquete de porcelana. Dispositivo de centralização do filamento por knobs. Provido de diafragma de campo para iluminação segundo Koehler. Lente coletora com dispositivo de foco. Ranhura para inserção de sistema de polarização (Analisador e Polarizador). Polarizador e Analisador.
- Lente coletora de provida de sistema difusor de iluminação possibilitando distribuição homogenia de luz e diafragma de campo incorporado.

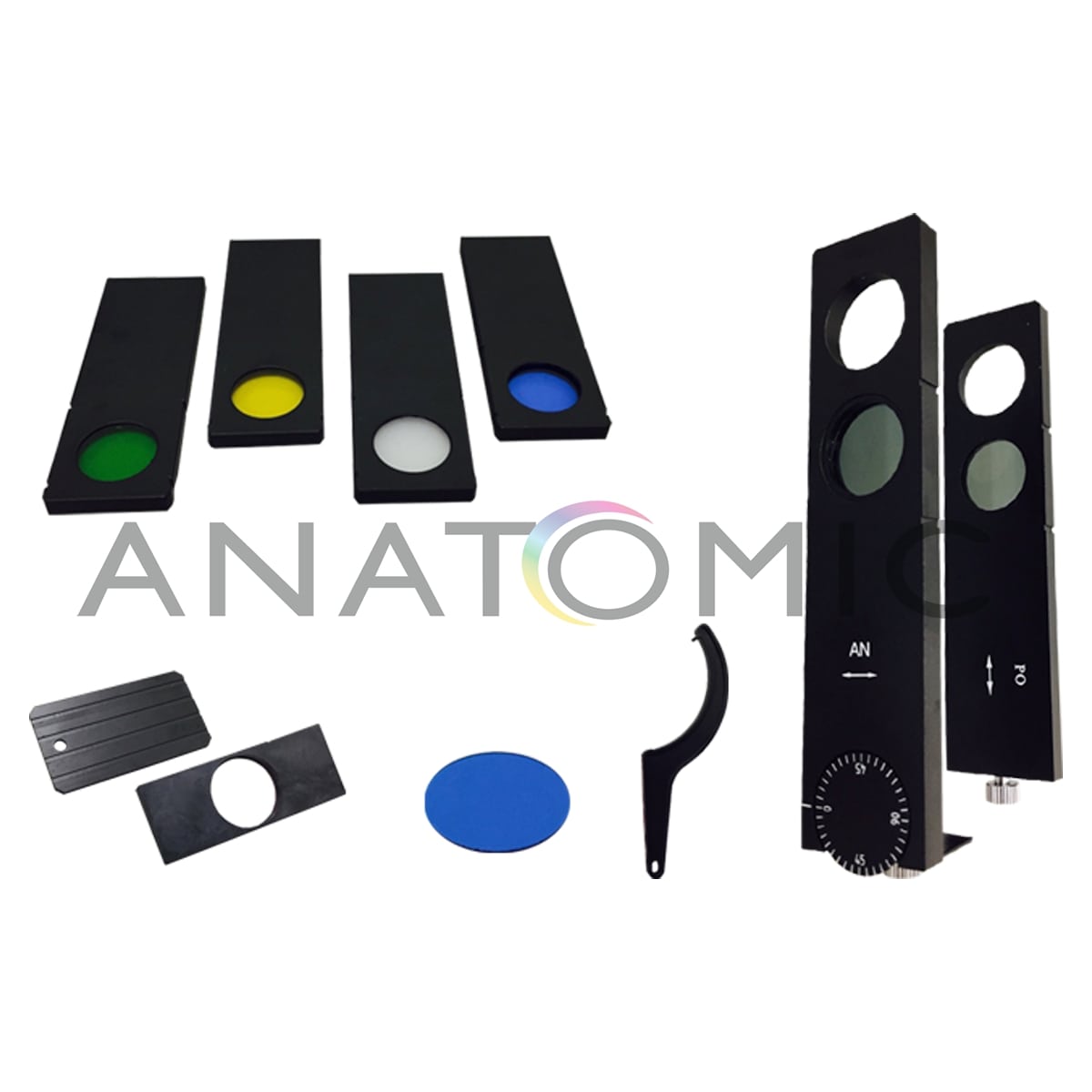

- Filtros de balanceamento de luz:
Filtro azul fixo em suporte plástico para encaixe tipo slide;
Filtro verde fixo em suporte plástico para encaixe tipo slide;
Filtro laranja fixo em suporte plástico para encaixe tipo slide;
Filtro difusor fixo em suporte plástico para encaixe tipo slide;
Indicadores de funcionamento, intensidade luminosa por lâmpada piloto.
Tensão de entrada: Automática 100-240VAC 60Hz com fonte na parte interna da estativa - cabo duplamente isolado com plug de três pinos (conforme novo padrão brasileiro)
Chave liga/ desliga: Com indicador luminoso para indicar funcionamento.
Tensão de saída: 24V100W ou LED 5W(opcional). Circuito de controle de tensão. Fusível de proteção.
Manual de instruções: em português
Garantia: de 2 anos e assistência técnica
Comprimento x Largura x Altura:
45 cm x 39 cm x 83 cm
